Пленочная клавиатура с двухсторонним монтажом схемы

Изготовили пленочную клавиатуру для оборудования с нестандартными требованиями к разводке электрической схемы. Задача была развести контакты так, чтобы площадки под кнопки остались на лицевой стороне пленки, а площадки шлейфа ушли на тыльную. При этом важно было сохранить низкое сопротивление, качество покрытия и проводимости дорожек.

Конструкция

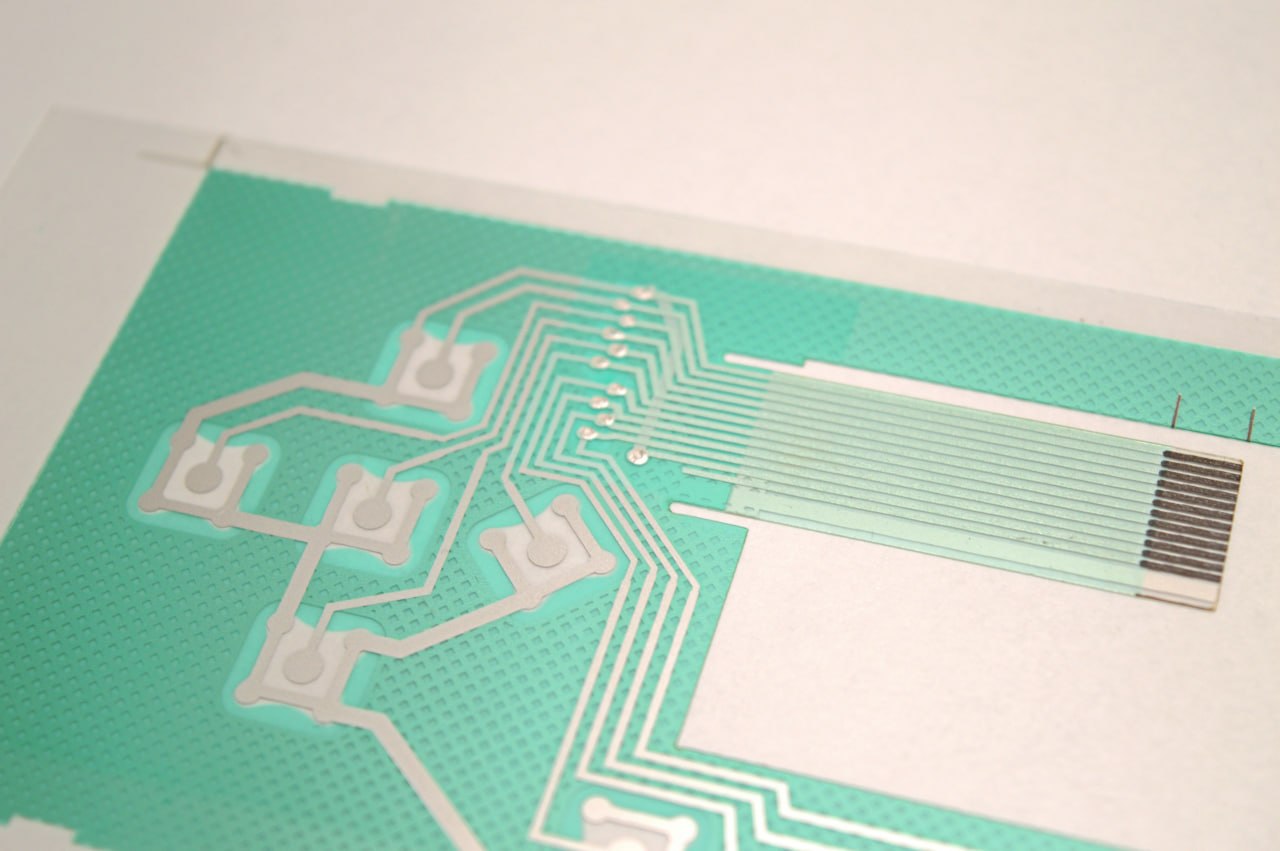

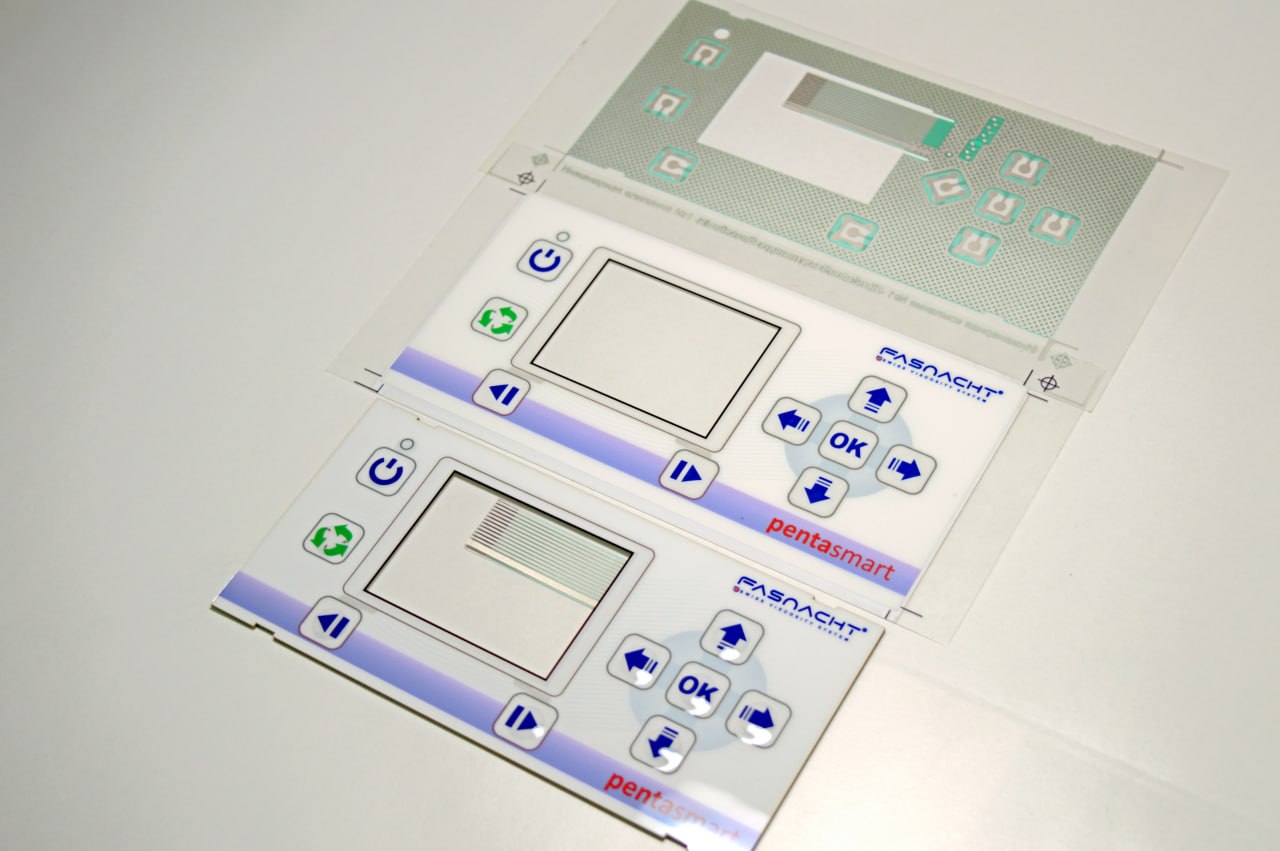

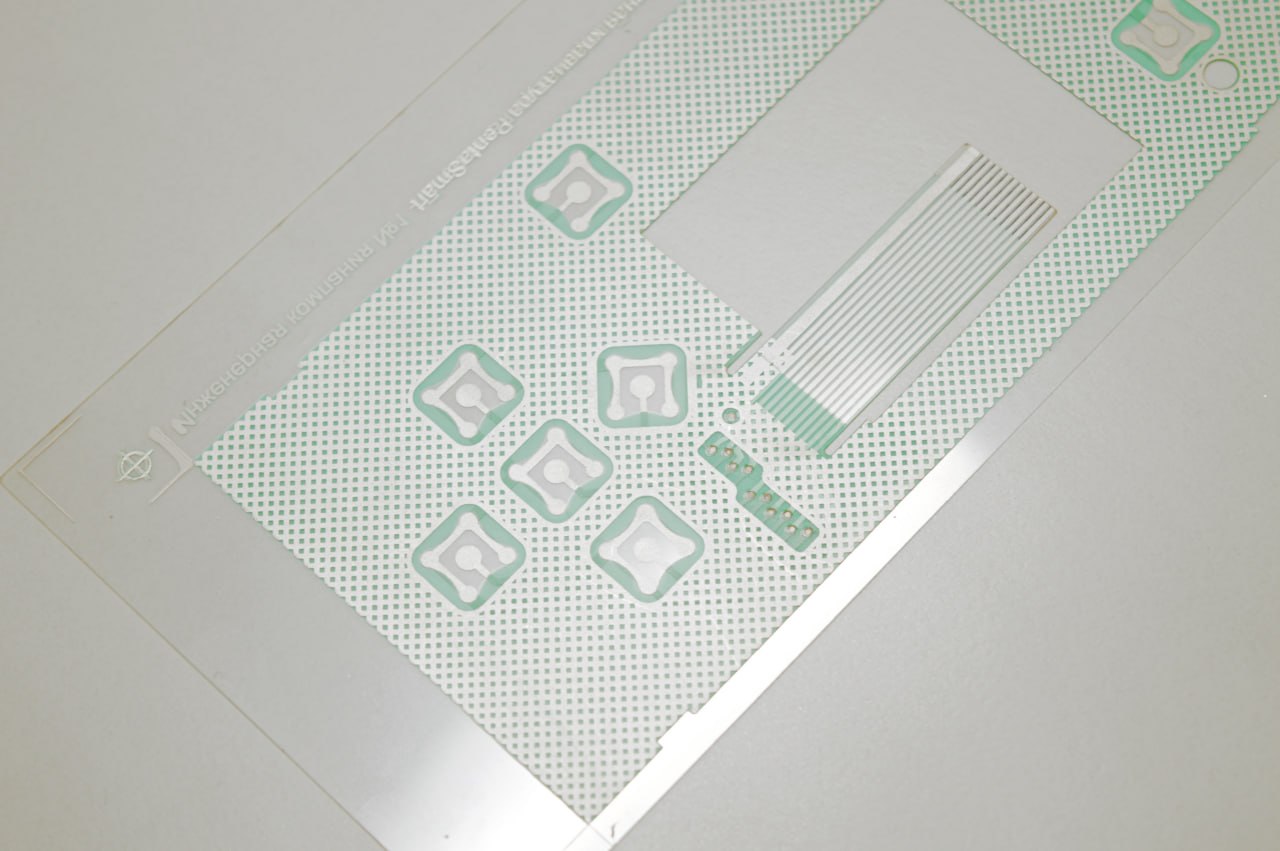

Сделали двухстороннюю печать электрической части, дорожки нанесены с обеих сторон пленки. Контактные площадки под кнопки и защитный экран с дорожкой на шлейфе расположены с фронтальной части. Сам шлейф с контактными площадками выведен на тыльную сторону для удобного подключения. Соединение слоев выполнили через переходные отверстия, что позволило сохранить целостность схемы и уложиться в допуск по сопротивлению не более 100 Ом.

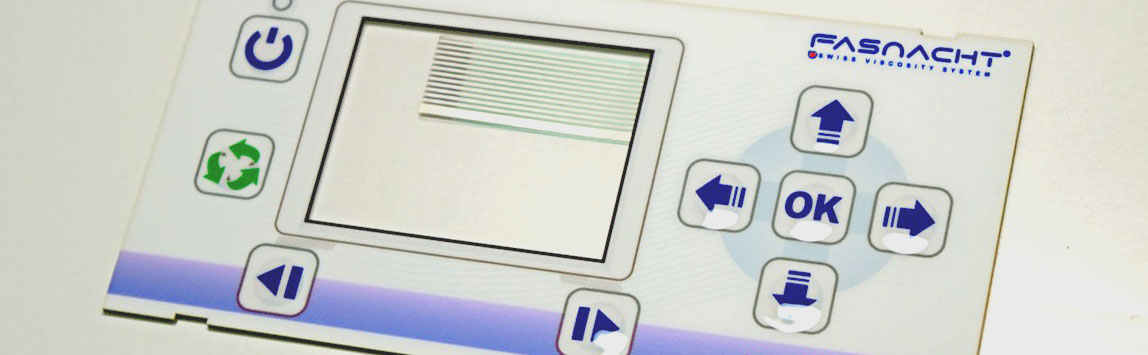

Графика

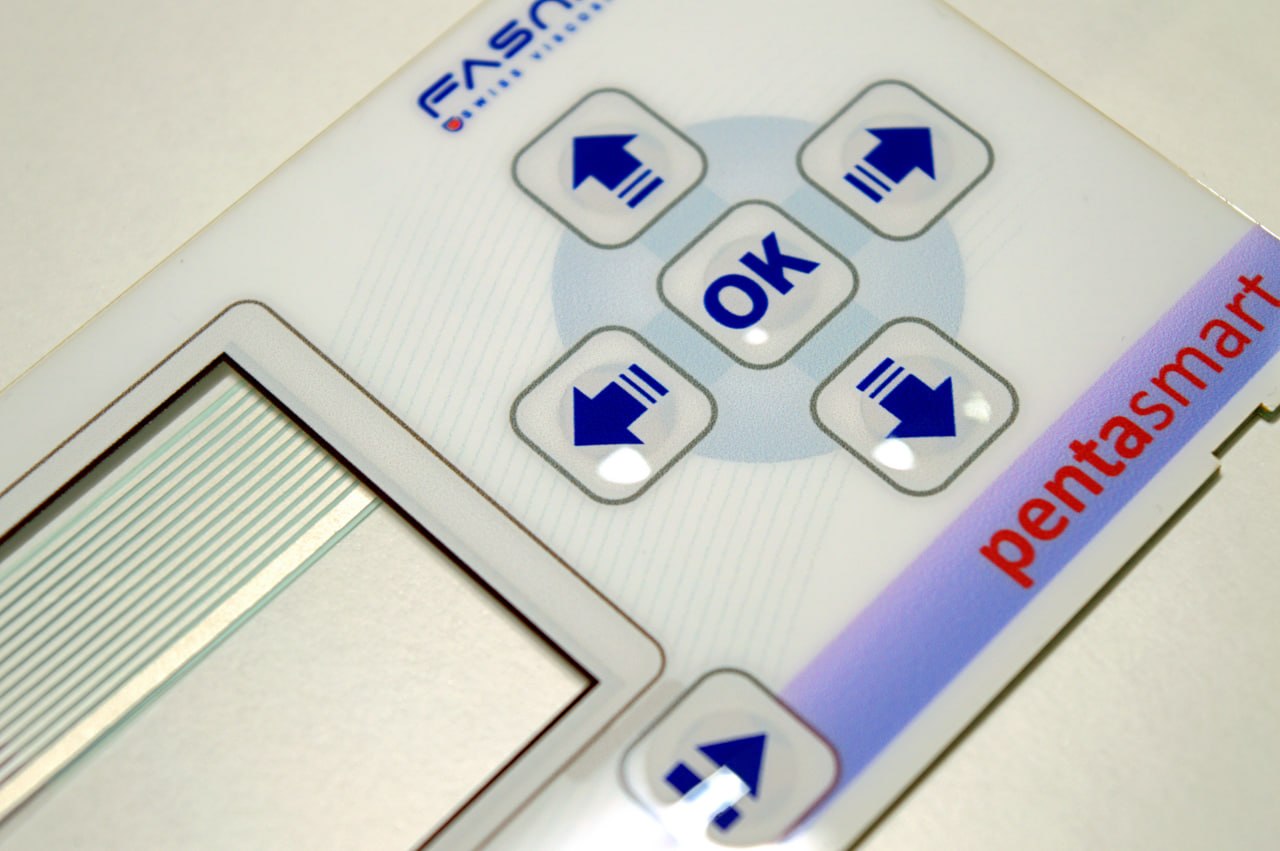

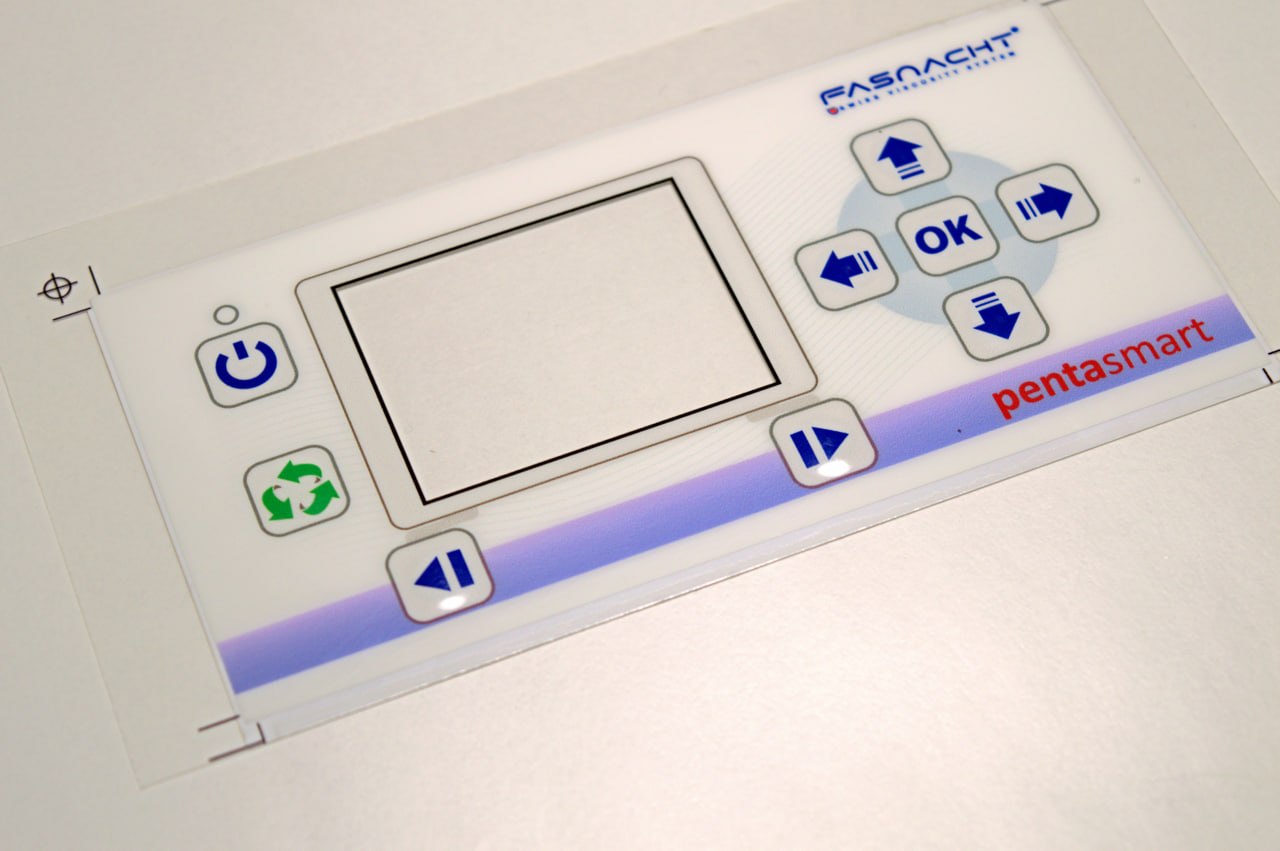

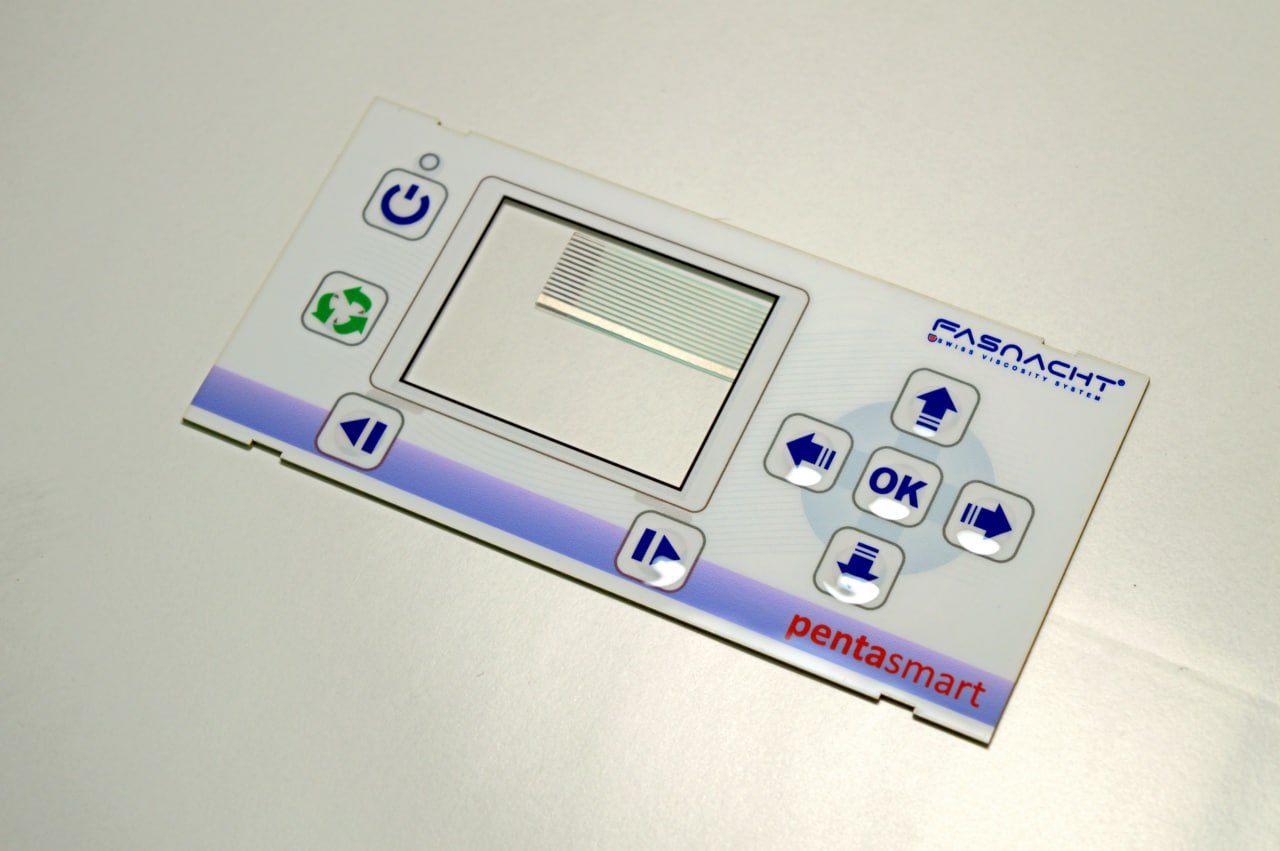

Лицевая часть выполнена УФ-печатью. В отличие от шелкографии, УФ дает полноцветное изображение с высокой детализацией, что позволяет наносить сложные графические элементы, логотипы и цветовые переходы прямо на пленку. Картинка получается насыщенной и защищенной от истирания.

Монтаж

Фиксация на корпусе клеевым слоем. Панель готова к установке, держится надежно, дополнительный крепеж не требуется.

«Пневма» проектирует и производит клавиатуры под ваши задачи с нужной схемой подключения, графикой и защитой. Если требуется нестандартная разводка – пишите, сделаем.
