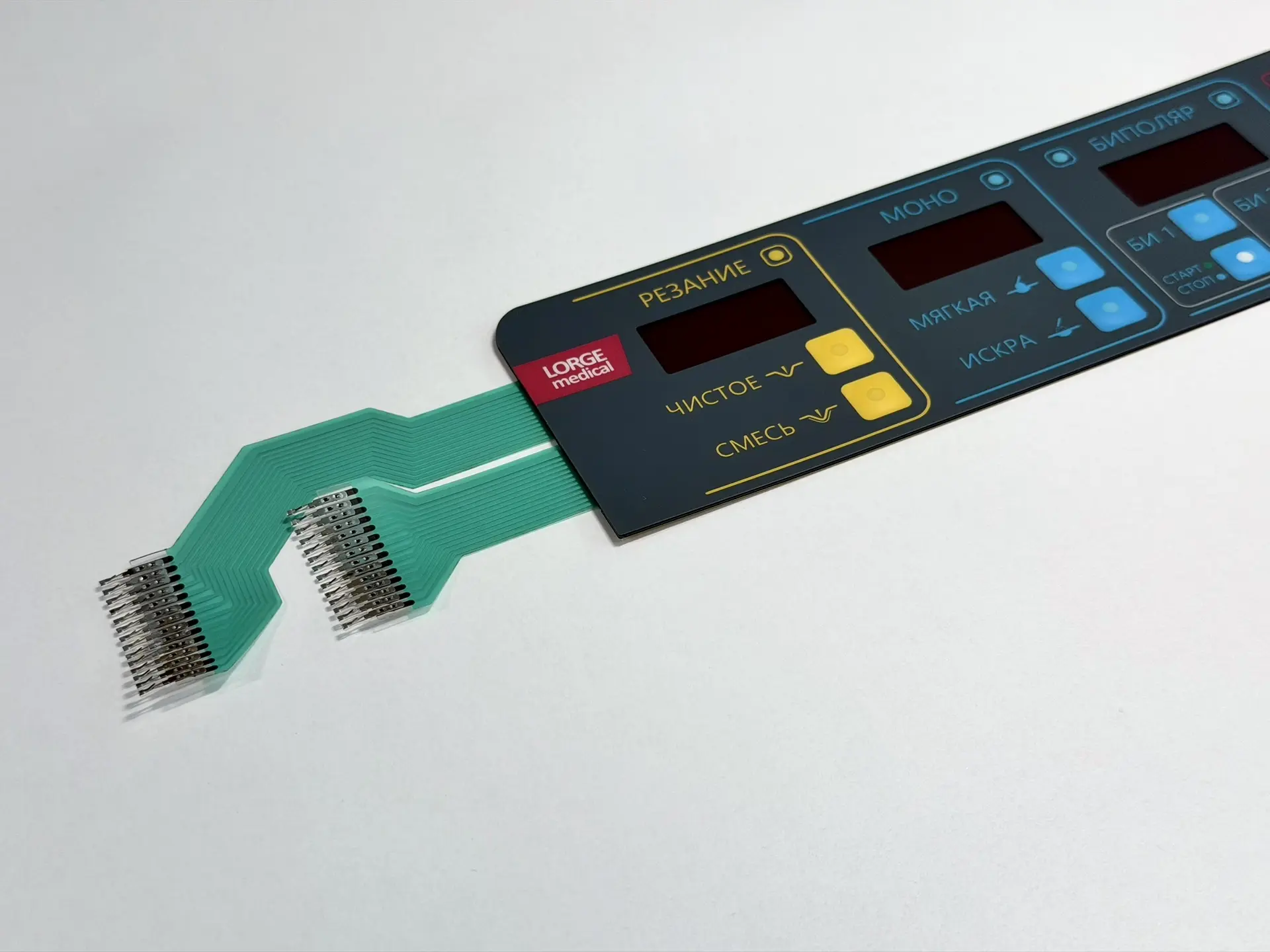

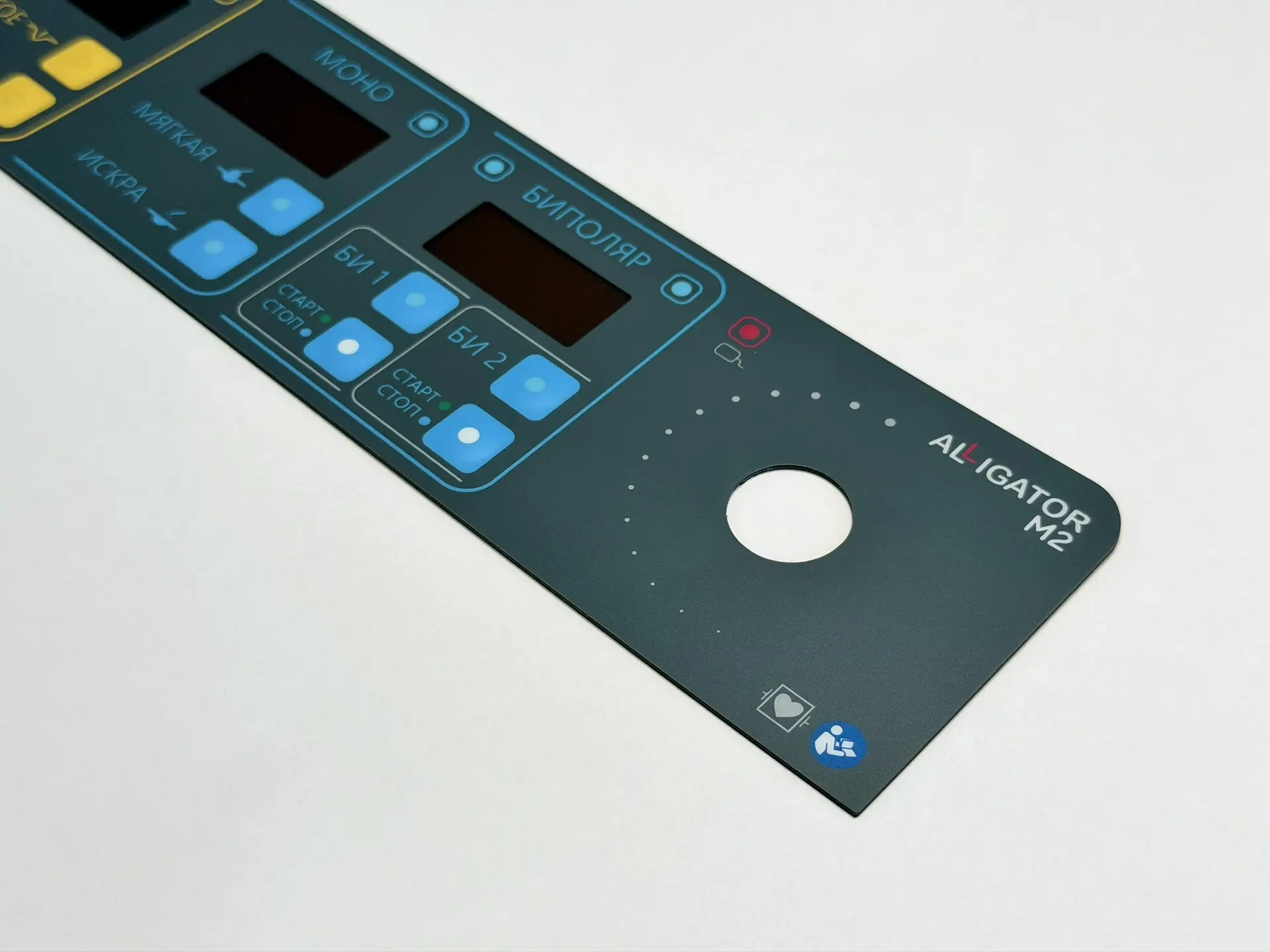

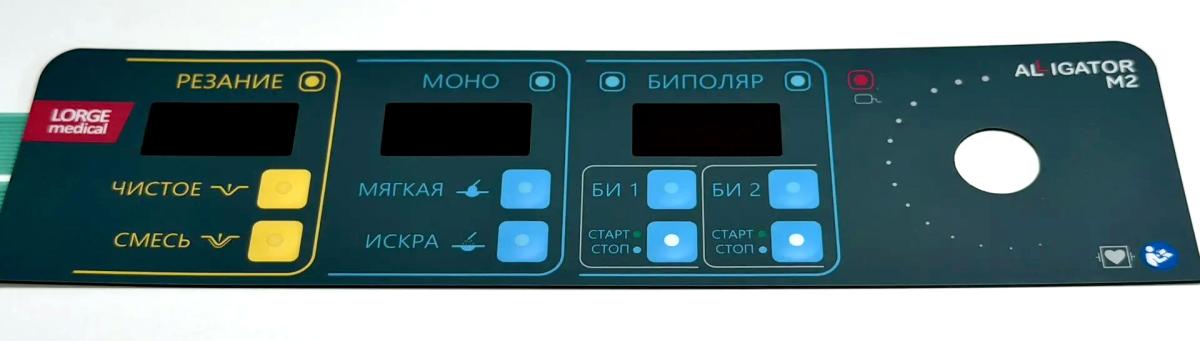

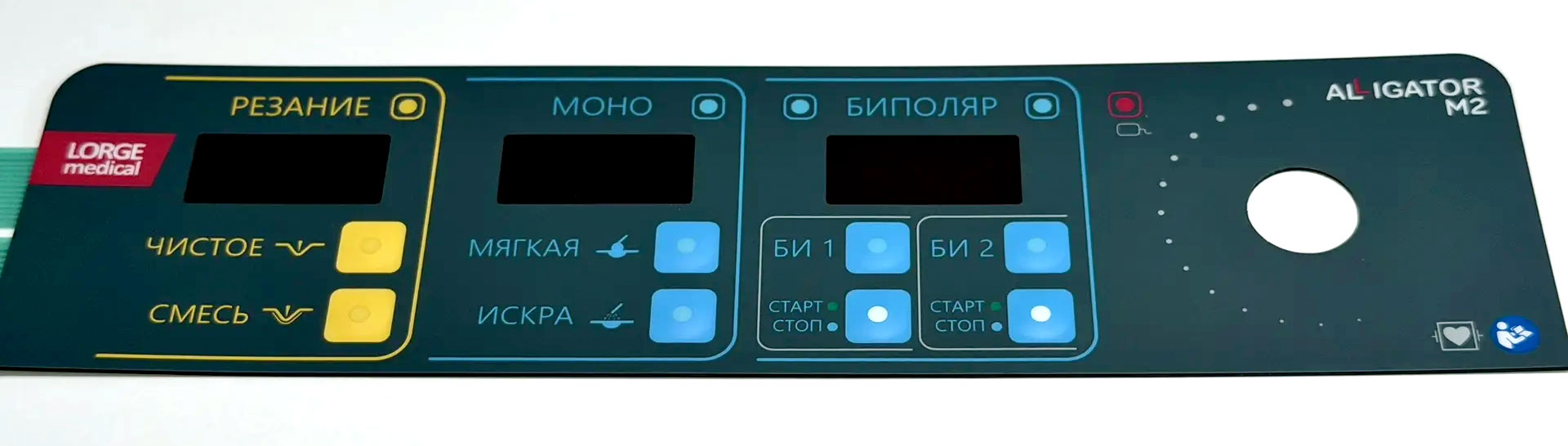

Клавиатура для хирургического коагулятора

ОТРАСЛЬ: Высокотехнологичное медицинское оборудование (нейрохирургия, кардиология, лапароскопия)

ЗАДАЧА: Разработка и производство пленочной клавиатуры с тактильными мембранами и трехцветной индикацией (желтый, зеленый, синий) для хирургического коагулятора

💉 В хирургии ошибки недопустимы – врач работает в стерильных перчатках, в условиях повышенной внимательности и строгого тайминга. Интерфейс коагулятора должен соответствовать требованиям: кнопки четко откликаться на нажатие, индикация режимов считываться без бликов и искажений.

💡 Для справки: хирургический коагулятор подает высокочастотный ток для рассечения тканей и остановки кровотечений. Прибор заказчика работает в шести режимах – от «чистого резания» до автоматического лигирования.

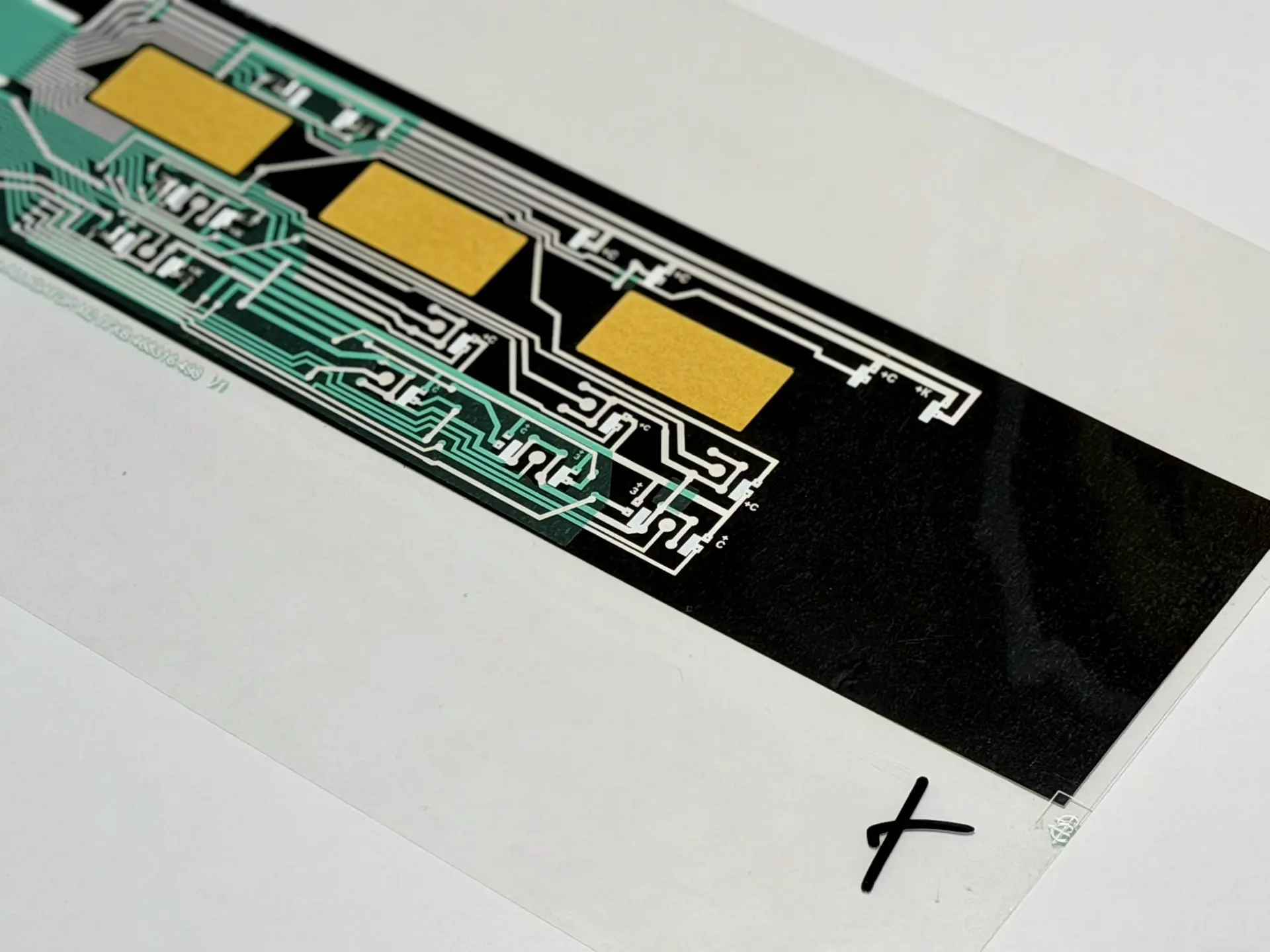

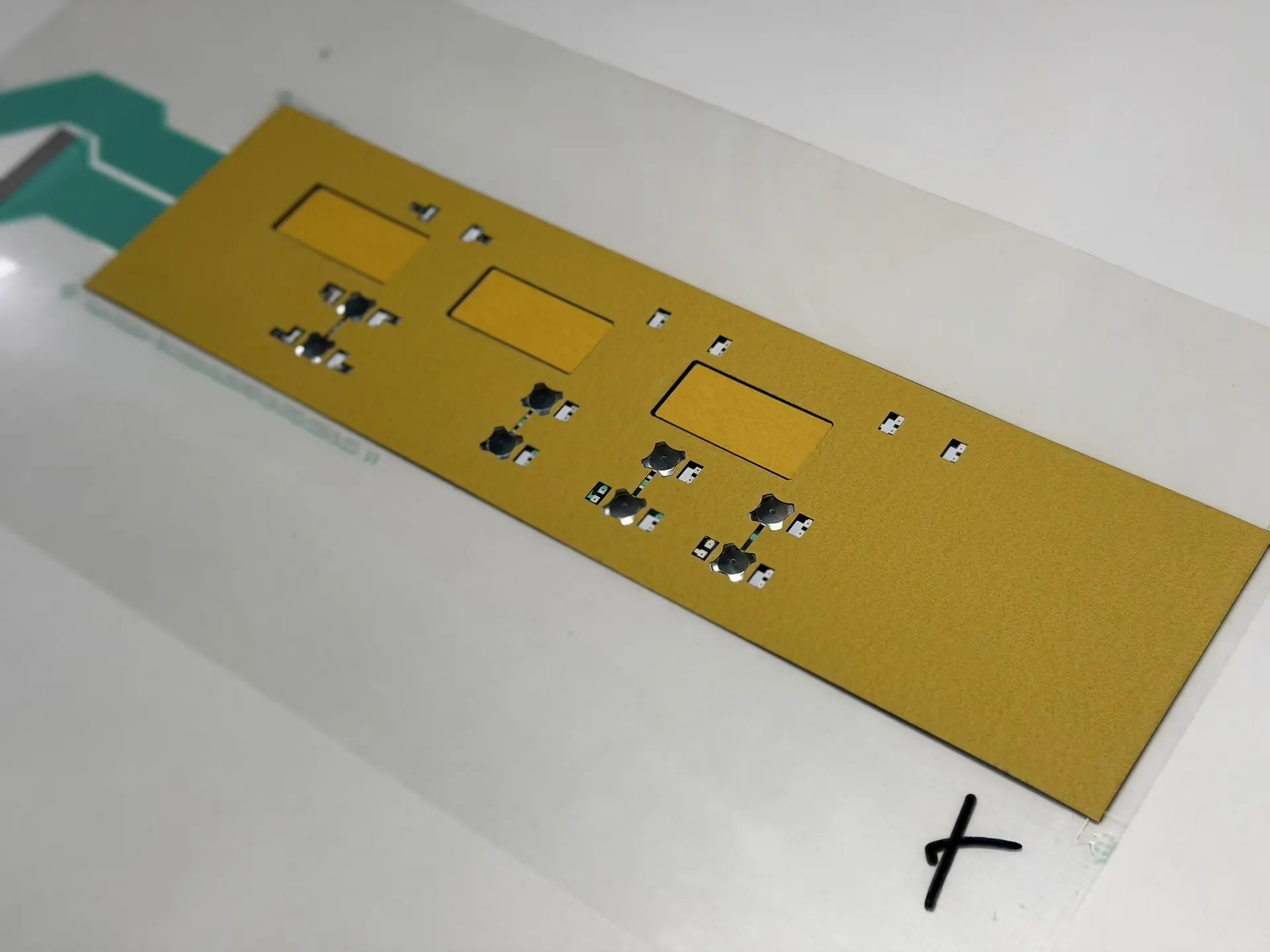

Компания «Пневма» разработала для этого прибора клавиатуру, которая объединила тактильную надежность, продуманную оптику и габаритные ограничения медицинского корпуса. Мы спроектировали архитектуру с торцевой подсветкой кнопок, выведя светодиоды вне зоны срабатывания мембран.

Проблема

Для индикации режимов использованы три цвета: желтый, зеленый и синий. Задача стандартная, но при подключении к единому источнику питания разные светодиоды имеют разное падение напряжения.

Без продуманной схемы мы бы получили ситуацию, где один цвет пересвечивал другой. Это создавало бы дешевый визуальный эффект, путало пользователя и ставило под угрозу безопасность распознавания режимов

Решение

1. Подбор номиналов резисторов

Мы провели расчет электрических параметров и подобрали номиналы токоограничивающих резисторов для каждого цвета светодиода. Это позволило подать на разные типы кристаллов ровно столько напряжения, сколько требуется для их номинальной яркости, без вмешательства в общую схему питания прибора.

2. Оптическая коррекция

Чтобы нивелировать малейшие остаточные различия в световом потоке и сделать восприятие цветов чистым, мы применили светофильтр с высокой прозрачностью. В отличие от стандартных пленок, рассеивающих свет, наш фильтр минимизирует потери и усредняет визуальное восприятие, делая все три цвета одинаково яркими и насыщенными без эффекта засветки соседних кнопок.

Результат

Качественный интерфейс для хирургов:

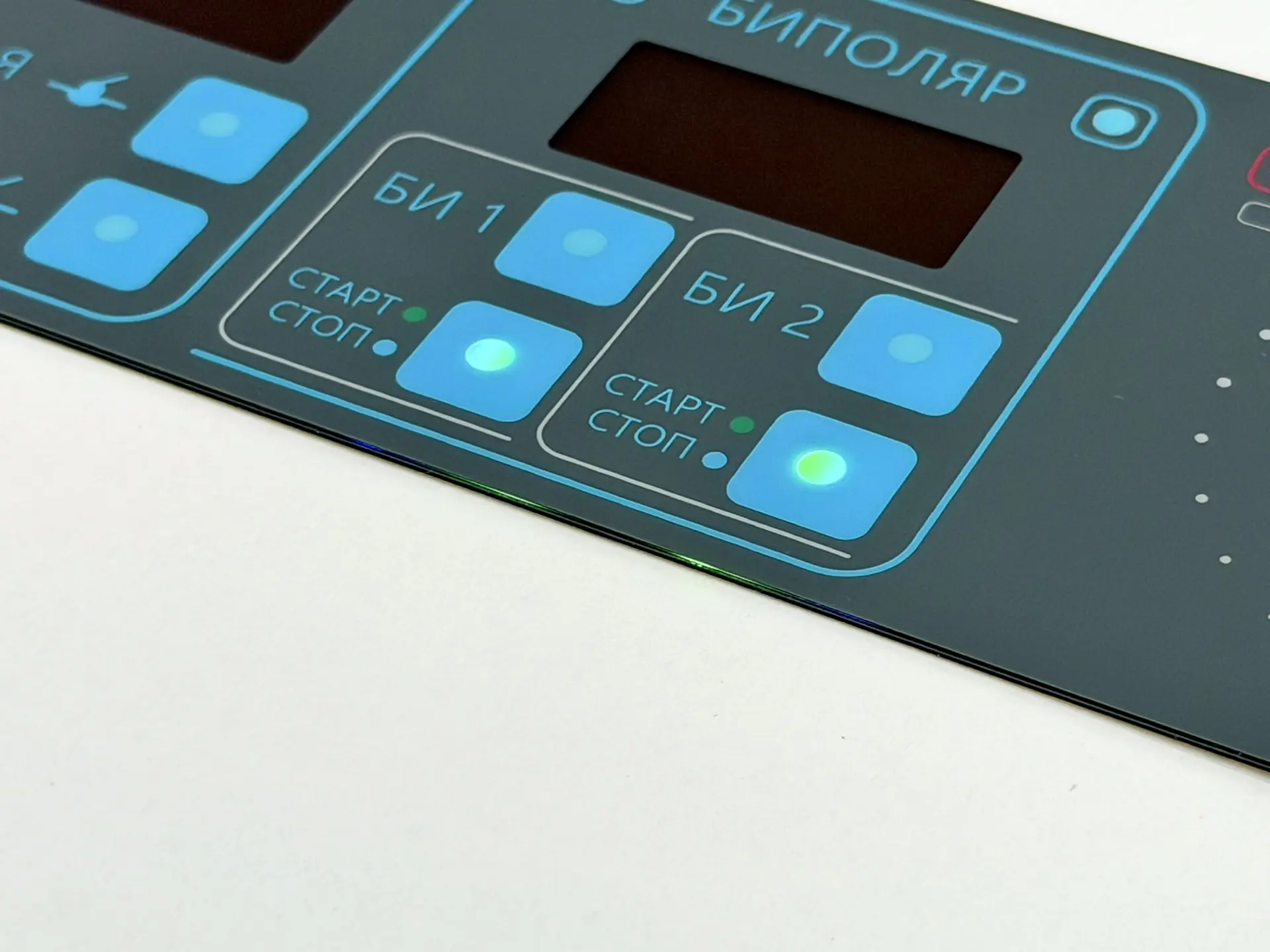

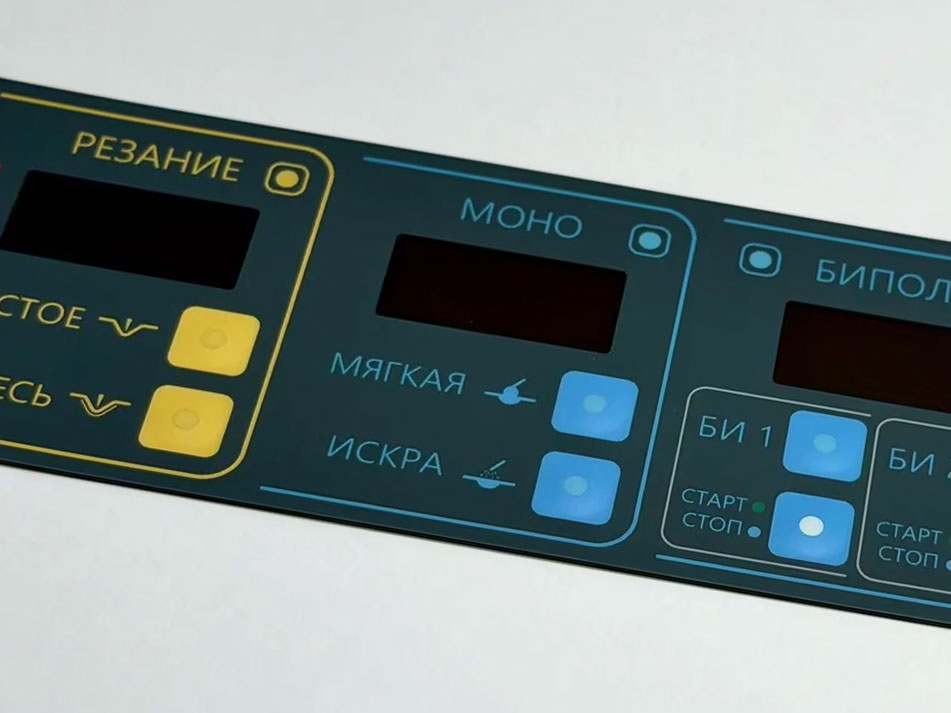

• Ровная индикация: желтый, зеленый и синий светятся с абсолютно одинаковой интенсивностью. Врач видит четкие цвета, а не «кашу» из оттенков.
• Клавиатура успешно интегрирована, прошла строгий выходной контроль и допущена к эксплуатации.
